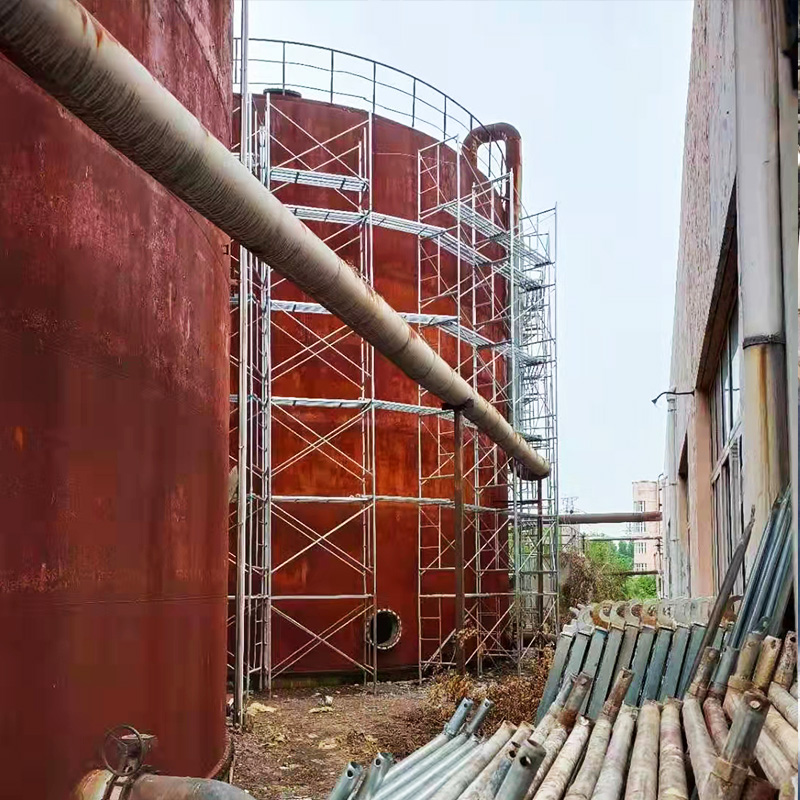

储罐作为储存液体介质（如石油、化工原料、污水等）的核心设施，其防渗漏性能直接决定了储存安全与环境风险。聚脲材料虽以无接缝、高致密性的优势成为储罐防护的优选，但施工过程中可能因基材处理不当、喷涂参数偏差、局部缺陷等问题，埋下渗漏隐患。因此，储罐聚脲施工后必须进行闭水试验—— 这一环节不仅是验证聚脲防护层防水密封性的关键手段，更是排查隐蔽缺陷、规避后期渗漏风险的核心保障，对储罐长期安全运行具有不可替代的作用。

从储罐的应用特性来看，闭水试验的必要性首先源于 “渗漏后果的严重性”。无论是地下储罐还是地上储罐，一旦聚脲防护层存在针孔、气泡、局部厚度不足等隐蔽缺陷，储存的液体介质会逐渐渗透至基材表面，引发钢材锈蚀、混凝土风化等问题，进而导致储罐结构损坏；若储存的是易燃易爆或有毒有害介质，渗漏还可能引发火灾、爆炸、土壤与地下水污染等安全事故，造成巨大的经济损失与环境危害。而闭水试验通过模拟实际储液状态，能直观检测出防护层的渗漏点，在储罐投入使用前将风险消除，避免 “带病运行”。

其次，闭水试验是对聚脲施工质量的 “最终验收关卡”。尽管聚脲施工过程中会进行基材处理检查、喷涂参数监控、湿膜厚度测量等环节，但这些过程性检测难以全面覆盖防护层的整体密封性 —— 例如，基材表面残留的微小油污可能导致局部附着力不足，喷涂时的压力波动可能形成肉眼难以察觉的针孔，这些缺陷仅靠外观检查或仪器检测（如电火花检测）无法完全确认。而闭水试验通过长时间蓄水（或充水），利用水的渗透作用，能将这些隐蔽缺陷 “暴露” 出来：若防护层存在渗漏点，水会通过缺陷渗透至储罐外侧（或内侧夹层），形成明显的水渍、水珠，便于施工人员精准定位并修复，确保防护层整体达到设计的防水要求。

从适用场景来看，不同类型的储罐聚脲施工后，闭水试验的侧重点略有差异，但核心目标一致。对于地下储罐（如污水储罐、地下油罐），由于长期处于土壤水环境中，不仅要防止罐内介质渗漏，还要抵御外部地下水渗入罐内，因此闭水试验需同时验证 “内防渗漏” 与 “外防渗透” 性能 —— 通常会先向罐内蓄水至设计液位，观察罐外土壤是否有渗水痕迹；待罐内试验完成后，还需在罐外周边开挖积水沟，向沟内注水，观察罐壁内侧是否有渗水现象，双重验证确保防护层无缺陷。

对于地上储罐（如化工原料储罐、饮用水储罐），闭水试验的重点在于罐内介质的防渗漏，需根据储存介质的特性调整试验方案：若储存的是饮用水，试验用水需符合卫生标准，避免污染储罐；若储存的是腐蚀性介质，可先采用清水进行闭水试验，验证密封性后再进行耐腐蚀性能测试。此外，对于大型立式储罐，闭水试验还需监测储罐基础的沉降情况 —— 蓄水过程中需分阶段加水，观察基础是否均匀沉降，避免因沉降不均导致聚脲防护层开裂。

储罐聚脲施工后的闭水试验，需遵循规范的操作流程，确保试验结果准确可靠。具体流程可分为四个阶段：

第一阶段为 “试验前准备”。需先对储罐进行外观检查，确认聚脲防护层表面无明显开裂、鼓泡、脱落等缺陷，且防护层已完全固化（通常需养护 7 天以上，具体时间根据聚脲配方确定）；同时清理罐内杂物，检查罐底、罐壁的焊缝、法兰等部位是否已密封到位，避免因非聚脲防护层的缺陷影响试验结果。

第二阶段为 “蓄水与观测”。向罐内缓慢注水，首次注水至罐高的 1/3，静置 24 小时后观察罐外（或罐内指定监测点）是否有渗水现象；若无渗漏，继续注水至罐高的 2/3，再次静置 24 小时观测；最后注水至设计最高液位，静置 48-72 小时，期间每 6 小时记录一次水位变化与渗漏情况。若发现渗漏，需标记渗漏位置，排水后对缺陷部位进行修复（如打磨后补喷聚脲），修复完成后重新进行闭水试验。

第三阶段为 “水位稳定性检测”。在设计液位静置期间，若水位无明显下降（允许误差为 2mm/24 小时），且无渗漏痕迹，可判定闭水试验合格；若水位下降明显，需排查是否存在未发现的渗漏点，或因储罐基础沉降导致的罐壁变形。

第四阶段为 “试验后处理”。试验合格后，需将罐内水排空，对罐内聚脲防护层进行清洁干燥，若储罐需储存特殊介质，还需根据介质特性进行后续的预处理（如钝化、消毒等）。

在闭水试验过程中，还需注意两个关键事项：一是 “试验环境控制”，需在 5℃-35℃的环境温度下进行试验，避免低温导致水结冰膨胀破坏防护层，或高温导致水分过快蒸发影响水位观测；二是 “渗漏点处理”，发现渗漏后需先排水至渗漏点以下，再对缺陷部位进行处理 —— 若渗漏点为针孔，可采用专用修补料填充后补喷聚脲；若渗漏点为大面积缺陷，需将缺陷区域的聚脲防护层彻底铲除，重新进行基材处理与喷涂，确保修复后的防护层与原防护层结合紧密。

值得注意的是，闭水试验并非 “唯一检测手段”，需与其他检测方法配合使用，形成完整的质量管控体系。例如，在闭水试验前，可采用电火花检测仪对聚脲防护层进行检测（检测电压通常为 3000V-5000V），排查是否存在微小针孔；闭水试验合格后，还需进行附着力测试，确保聚脲防护层与基材的附着力符合设计要求（通常要求附着力≥5MPa）。多种检测方法结合，才能全面保障储罐聚脲防护层的施工质量。
