在工业防腐领域，单一防腐层往往难以满足复杂环境下的多重防护需求 —— 例如，某些场景既需要涂层具备优异的耐化学腐蚀性，又要求其有极强的抗冲击性；部分环境则需兼顾长期耐候性与短期快速施工性。聚脲防腐涂层凭借良好的兼容性与性能互补性，可与环氧、聚氨酯、玻璃纤维布等多种防腐材料复合使用，通过 “优势叠加” 构建更全面、更耐用的防腐体系。这种复合防腐方案不仅能拓展聚脲涂层的应用场景，还能大幅提升整体防腐效果，成为应对严苛防腐需求的重要选择。

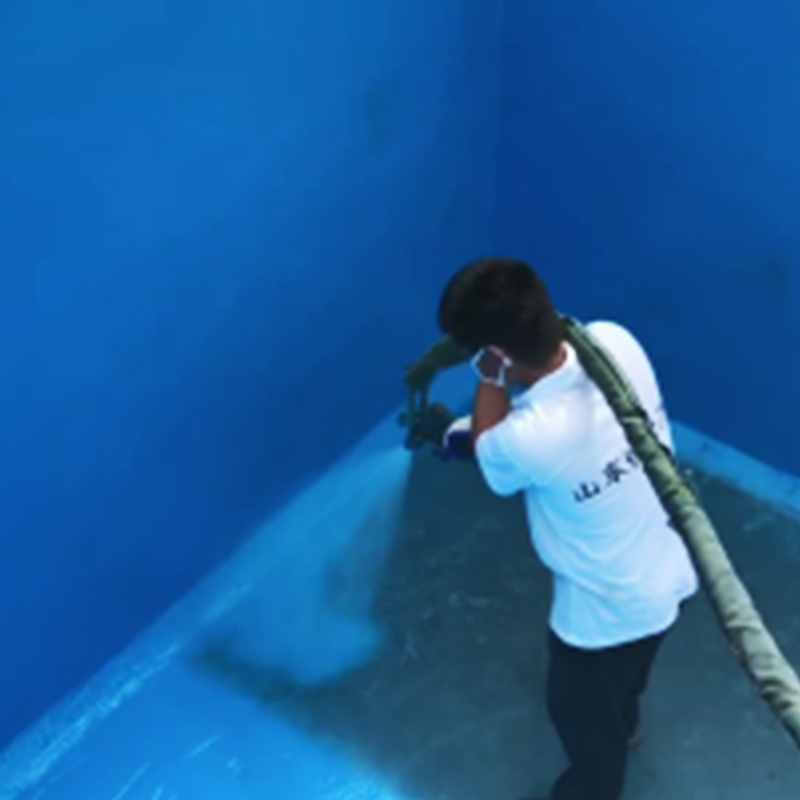

聚脲防腐涂层之所以能与其他防腐层复合，核心在于其独特的材料特性与施工兼容性。从材料层面看，聚脲涂层固化后表面虽有一定光滑度，但通过适当的表面处理（如轻度打磨、涂刷专用底涂），可与其他涂层形成牢固的粘结力，避免出现层间剥离；同时，聚脲涂层的弹性（断裂伸长率可达 300% 以上）能缓冲基材热胀冷缩或外力冲击产生的应力，为刚性较强的防腐层（如环氧涂层）提供保护，减少开裂风险。从施工层面看，聚脲涂层固化速度快（几分钟至几十分钟成型），可与其他防腐层的施工流程高效衔接，无需长时间等待，适合工业化连续施工，降低工期成本。

在实际应用中，聚脲防腐涂层与其他防腐层的复合组合多样，常见的有三类，可根据具体防腐需求灵活选择。

第一种是 “聚脲 + 环氧涂层” 复合体系，适用于强化学腐蚀与高附着力需求场景（如化工储罐内壁、酸碱管道）。环氧涂层的优势是与金属基材附着力极强、耐化学腐蚀性优异，但存在脆性大、抗冲击性差的缺点。复合使用时，先在基材表面涂刷环氧底漆或面漆（通常厚度 50-100μm），待其完全固化后，对表面进行轻度打磨（去除毛刺、增加粗糙度），再喷涂 1-2mm 厚的聚脲涂层。这种组合中，环氧涂层负责增强与基材的粘结力、抵御化学介质侵蚀，聚脲涂层则发挥抗冲击、抗磨损及抗老化作用，两者结合可使防腐寿命较单一涂层延长 3-5 年。某化工企业的硫酸储罐采用该复合体系后，成功抵御了 98% 浓硫酸的腐蚀，且经受住了物料装卸时的冲击，使用 6 年仍无涂层破损。

第二种是 “聚脲 + 玻璃纤维布” 复合体系，主打高强度与抗渗透性能，适合储罐、管道外壁及大型钢结构（如海洋平台支撑柱）。玻璃纤维布具有高强度、高模量的特性，能增强涂层的整体结构强度，减少因基材变形导致的涂层开裂；聚脲涂层则能填充玻璃纤维布的缝隙，形成无缝防护层，阻断水分与腐蚀介质渗透。施工时，通常采用 “聚脲涂层 + 玻璃纤维布 + 聚脲涂层” 的 “三明治” 结构：先喷涂一层聚脲涂层（厚度 0.5-1mm），立即铺设玻璃纤维布（需确保布面平整、无褶皱），待聚脲初步固化后，再喷涂第二层聚脲涂层（厚度 1-1.5mm），使玻璃纤维布完全被包裹。这种复合体系的抗拉伸强度可达 20MPa 以上，是单一聚脲涂层的 2-3 倍，在海洋平台的浪溅区应用中，能有效抵御海浪冲击与海水腐蚀。

第三种是 “聚脲 + 聚氨酯涂层” 复合体系，侧重耐候性与装饰性，适合户外钢结构（如广告牌支架、桥梁护栏）。聚氨酯涂层色彩丰富、耐紫外线老化性能优异，但抗磨损与抗冲击性较弱；聚脲涂层则具备出色的耐磨性与抗冲击性，但颜色选择相对较少。复合时，先喷涂聚脲涂层（厚度 1-1.5mm）作为基层，提供防腐与物理防护；待其固化后，涂刷 1-2 遍聚氨酯面漆（厚度 30-50μm），既保留聚脲的防护性能，又通过聚氨酯实现色彩定制与抗紫外线老化，同时聚氨酯与聚脲的相容性好，层间粘结力强，不易出现褪色、起皮问题。某城市桥梁的护栏采用该体系后，在户外暴晒与雨水冲刷下，5 年内未出现涂层褪色、老化现象，且能抵御车辆轻微撞击造成的损伤。

不过，聚脲防腐涂层与其他防腐层复合使用时，需注意三大要点：一是确保层间兼容性，需提前通过小面积试验验证两种涂层的粘结强度（要求剥离强度≥5MPa），避免使用存在化学反应的涂层组合（如部分溶剂型涂层可能溶解聚脲表层）；二是控制施工间隔，前一层涂层需完全固化（环氧涂层通常需 24 小时，聚氨酯涂层需 8-12 小时）后，才能进行下一层施工，防止未固化涂层中的溶剂影响聚脲性能；三是统一表面处理标准，基材需彻底除锈（达到 Sa2.5 级）、除油，前一层涂层表面需清理灰尘、打磨粗糙，确保层间粘结牢固。
